ERM en acero inoxidable: para biogás y para ambientes corrosivos
Cuándo fabricar la estación de regulación y medida en AISI 304: gas con H₂S y humedad, costa, salinas e industria química o alimentaria. Qué cambia y qué no respecto a una ERM pintada.
Euro-Cobil · 4 min de lectura · actualizado el 11 de septiembre de 2026
Dos razones para el inoxidable
Una estación de regulación y medida se fabrica normalmente en acero al carbono, soldada, probada y pintada. Hay dos situaciones en las que ese acabado no basta y la estación se fabrica en acero inoxidable:
- Por el gas. El biogás y el biometano pueden arrastrar sulfuro de hidrógeno, humedad y CO₂ residuales. En contacto con agua condensada forman ácidos que atacan al acero al carbono desde dentro, donde ninguna pintura llega. Una ERM que trabaje aguas abajo de un digestor, de una unidad de depuración o en un punto de inyección se proyecta en inox.
- Por el ambiente. Salinas, primera línea de costa, plantas químicas, depuradoras, industria alimentaria con lavados a presión: atmósferas que corroen la estación desde fuera, empezando por las soldaduras y los soportes. Aquí el gas es natural convencional; lo que se protege es el equipo, que tiene que durar veinte años a la intemperie.
Qué cambia respecto a una ERM pintada
| ERM en acero al carbono | ERM en acero inoxidable | |
|---|---|---|
| Tubería, colectores y accesorios | Acero al carbono EN 10255 / ASTM, bridas EN 1092-1 | AISI 304 (316L por proyecto), bridas y accesorios inox con certificado 3.1 |
| Soportes y bastidor | Acero pintado o galvanizado | Inoxidable |
| Armario | Chapa galvanizada o pintado epoxi | Armario en AISI 304 |
| Soldadura | Procedimiento para acero al carbono | Procedimiento y soldadores cualificados para inoxidable; misma radiografía en alta presión |
| Equipos de catálogo | Reguladores, seguridades, filtros y contadores estándar | Mismas familias, en las versiones más resistentes de cada fabricante; elastómeros e internos revisados si hay biogás |
| Acabado | Chorreado y pintura | Sin pintura: el material es el acabado |
| Cálculo, normas y pruebas | UNE 60670 / UNE 60620, prueba de estanquidad y resistencia | Idénticos |
Lo importante está en la última fila: el inox no cambia el dimensionado ni la norma. El regulador, el contador, las seguridades y sus tarados son los mismos que en la estación pintada; el configurador lo refleja tal cual, con la opción «Inoxidable AISI 304» en el material de fabricación.
Referencia: ERM de 1.060 Nm³/h para una salina

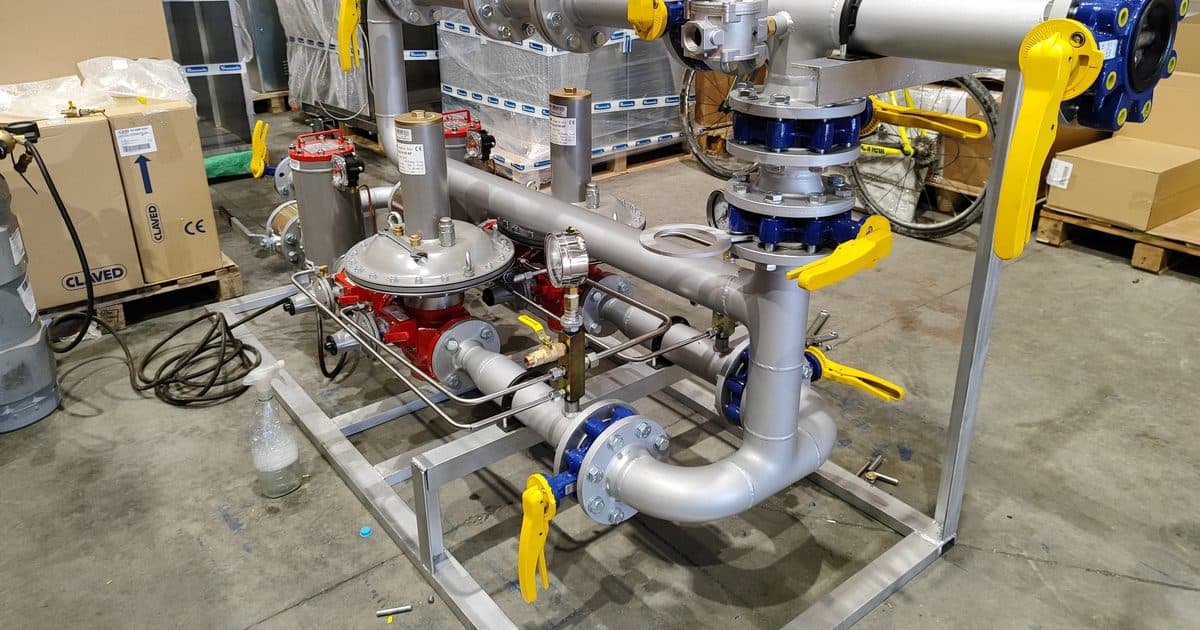

En 2023 Euro-Cobil fabricó en su taller de Bilbao una ERM íntegramente en acero inoxidable para una instalación situada en una salina, uno de los ambientes más corrosivos que existen para el acero al carbono. No era una instalación de biogás: era gas natural en un emplazamiento que se come cualquier pintura.
| Presión de entrada | APA, 3 a 16 bar |
| Presión de salida | 2,5 bar (línea 1) y 2,3 bar (línea 2, en reserva) |
| Caudal | 1.060 Nm³/h |
| Diámetros | Entrada DN 65 PN 40 · salida DN 80 PN 16 |
| Regulación | Doble línea con reguladores COPRIM Alfa 60 AP con bloqueo por máxima y mínima, VIS de máxima escalonadas (3,5 / 3,7 bar y 3,9 / 4,1 bar) y válvulas de escape a 4,5 bar |
| Medida | Línea de medida con by-pass, contador de turbina G250 DN 80 |
| Fabricación | Tubería, colectores, soportes y armario (1.550 × 2.500 × 1.000 mm) en acero inoxidable; soldaduras radiografiadas; prueba de estanquidad y resistencia en fábrica |
| Documentación | Ficha de diseño validada por el cliente antes de fabricar, plano de construcción, certificado de fabricación y ensayos, certificados de materiales |
La misma estación en acero al carbono habría empezado a marcar óxido en las soldaduras en el primer invierno.
Biogás: lo que hay que mirar además del material
En una ERM para biogás o biometano sin depurar del todo, el inox resuelve la corrosión de la tubería, pero conviene revisar tres cosas más:
- Condensados. El gas puede llegar saturado de humedad: purgas en los puntos bajos y, si hace falta, separador de condensados antes del filtro.
- Elastómeros e internos. Membranas, juntas y asientos de reguladores y válvulas en materiales compatibles con H₂S y CO₂ húmedo; se consulta con el fabricante de cada equipo.
- Medida. Contador y corrector aptos para la composición del gas: el corrector PTZ con algoritmos certificados para biometano evita errores de conversión cuando el metano baja del 95 %.
Si el gas ya ha pasado por la depuración y cumple las especificaciones de la red, la estación es una ERM de gas natural normal en cuanto a cálculo, y el inox se decide por el ambiente.
Qué significa para tu instalación
Si tu emplazamiento es una salina, un puerto, una química o una depuradora, o si el gas es biogás, pide la estación en inox desde la oferta: cambiarla después no es posible. Configúrala en el configurador de ERM eligiendo «Inoxidable AISI 304» como material: obtendrás la misma estación, las mismas seguridades y el precio orientativo con el sobrecoste del material ya incluido. Para biogás sin depurar o para 316L, el departamento técnico revisa contigo los equipos en contacto con el gas.
Preguntas frecuentes
¿Cuándo hace falta una ERM en acero inoxidable?
En dos situaciones. Cuando el gas ataca al acero al carbono: biogás sin depurar o biometano con restos de sulfuro de hidrógeno y humedad. Y cuando lo ataca el ambiente: salinas, primera línea de costa, plantas químicas, depuradoras o industria alimentaria con lavados agresivos. En el segundo caso el gas es natural convencional; lo que se protege es la estación.
¿AISI 304 o AISI 316?
El AISI 304 resuelve la mayoría de los casos, incluidas las atmósferas salinas, y es el material que ofrece el configurador. El 316L, con molibdeno, se reserva para cloruros en concentración alta o temperatura, y se estudia por proyecto. La decisión depende del ambiente y del gas, no del caudal.
¿Cambia el cálculo o la normativa?
No. Una ERM en inox se dimensiona con las mismas reglas (UNE 60670 o UNE 60620 según la presión de entrada), lleva las mismas seguridades y pasa las mismas pruebas. Cambian los materiales, los procedimientos de soldadura, algunos componentes y el precio.
¿Cuánto más cuesta?
Depende del tamaño y de cuánto se fabrica en inox (tubería y soportes, o también armario e instrumentación). El configurador lo calcula: basta elegir «Inoxidable AISI 304» en el material de fabricación para ver la diferencia sobre la misma estación pintada.
¿Los reguladores y contadores también son inoxidables?
Los equipos de catálogo (reguladores, válvulas de seguridad, contadores) se eligen en las versiones más resistentes que ofrece cada fabricante; lo que se fabrica en taller (tubería, colectores, soportes, armario) es lo que se hace en inox. En biogás, además, se cuidan los elastómeros y los internos de los equipos en contacto con el gas.
